Halterung Aufständerung Solarmodul Schrägdach

Diverse

140,00 € 100,00 € 0 % USt. nach §12 Abs. 3 UStG, zzgl. Versand

Inhalt: 1 Stück

Lieferbar in 3 Tage

Lieferzeit: 3 Tage
Verpackungseinheit: 1 Stück

Art.-Nr. B-SchrägS

Produktbeschreibung

Schrägdach-Halterung für 2 Solarmodule – Dachhaken-Montagesystem

Die Schrägdach-Halterung LV-T084 ist ein Montagesystem für die feste Installation von 2 Solarmodulen auf geneigten Ziegeldächern. Über Dachhaken wird das System direkt in die Dachlattung verschraubt, die Module werden anschließend auf Montageschienen befestigt. Das Set eignet sich für Balkonkraftwerke und kleinere PV-Anlagen auf Wohn- und Nebengebäuden mit klassischer Ziegeleindeckung.

Einsatzbereiche

Anders als bei Flachdach-Aufständerungen, die über Ballast oder verstellbare Winkel arbeiten, nutzt dieses System die vorhandene Dachneigung direkt: Die Module liegen parallel zur Dachfläche auf den Montageschienen auf. Das macht die Halterung besonders geeignet für Ziegeldächer, bei denen keine zusätzliche Aufständerung zur Winkelkorrektur nötig ist, sondern eine dauerhafte, windsichere Befestigung im Vordergrund steht.

Lieferumfang

Dachhaken-Kits: 6 Sets, zur Verschraubung in der Dachlattung

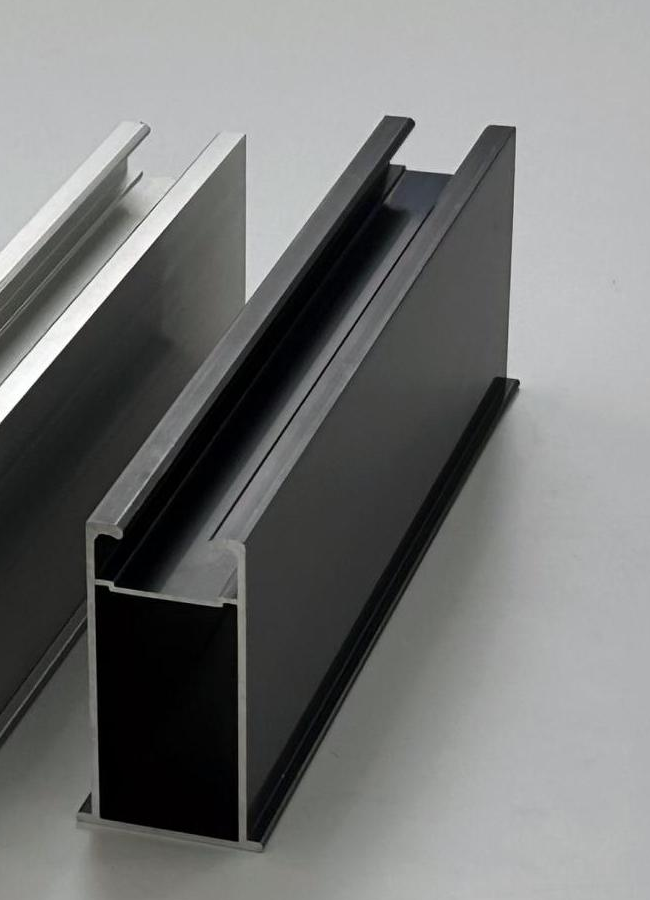

Montageschienen: 4 Stück

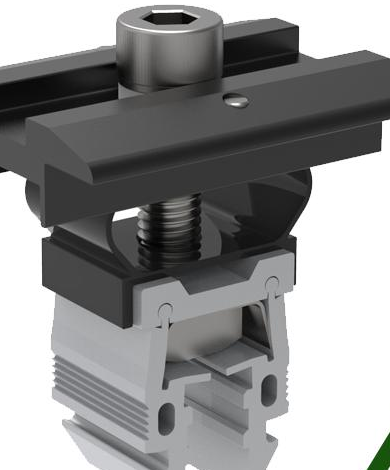

Mittelklemmen: 2 Stück, zur Befestigung zwischen zwei Modulen

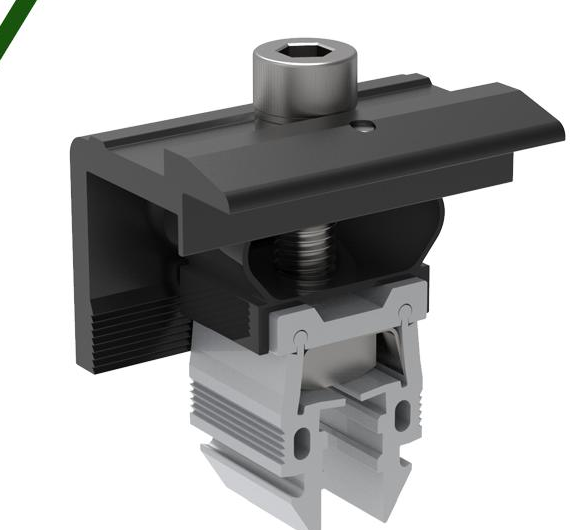

Endklemmen: 4 Stück, zur Fixierung der äußeren Modulränder

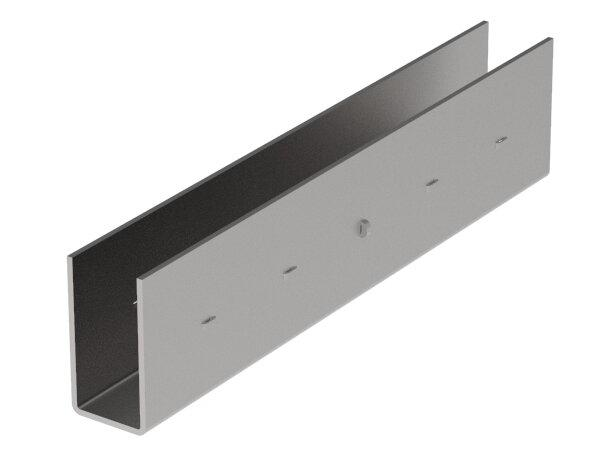

Schienenverbinder: 2 Stück, zur Verlängerung der Schienen
Endkappen: 4 Stück, zum Abschluss der Schienenenden

Genaue Maße, Gewicht und maximale Traglast entnehmen Sie bitte den Produktdaten auf der Bestellseite bzw. sprechen Sie uns bei Fragen zur Belastbarkeit für Ihr konkretes Dach an.

Montage

Die Installation erfolgt in klar definierten Schritten: Zunächst werden die Dachhaken mit vorgebohrten Löchern (6,7 mm) in der Dachlattung verschraubt, anschließend die entfernten Ziegel angepasst und wieder eingesetzt. Die Aluminiumklemmen werden auf die vorgegebene Höhe eingestellt und mit einem definierten Anzugsmoment von 13–15 Nm fixiert. Danach werden die Montageschienen über Schienenverbinder verbunden und in die Klemmen eingeclipst, bevor die Module mit End- und Mittelklemmen befestigt werden. Für die Montage empfehlen wir Elektrowerkzeug mit 5-mm- und 6-mm-Sechskanteinsatz sowie einen 6,7-mm-Bohrer.

Worauf es bei der Montage ankommt

Zwei Fehlerquellen führen laut Montageanleitung besonders häufig zu Problemen: nicht ausreichend angezogene Klemmbolzen sowie zu lose oder schräg eingedrehte Holzschrauben an den Dachhaken. Beides beeinträchtigt die Windsicherheit der gesamten Konstruktion. Wir empfehlen daher, das vorgegebene Anzugsmoment einzuhalten und die Dachhaken ausschließlich auf tragenden Dachbalken zu montieren.

Sicherheit bei der Installation

Die Montage auf dem Dach sollte nur von entsprechend geschultem Personal mit geeigneter Sicherheitsausrüstung durchgeführt werden – dazu zählen Helm, Schutzbrille und Sicherung gegen Absturz. Die Baustelle ist während der Installation abzusperren.

Abgrenzung zur Flachdach-Aufständerung

Für Flachdächer, Terrassen, Garagen oder den Garten empfiehlt sich statt dieses Schienensystems unsere Aufständerung mit stufenlos verstellbarem Neigungswinkel. Die Schrägdach-Halterung hier ist speziell für geneigte Ziegeldächer konzipiert, auf denen die Module direkt parallel zur Dachfläche montiert werden.

Sie planen die Montage mehrerer Module oder eine größere Dachfläche? Unser Team berät Sie zur passenden Stückzahl und Kompatibilität mit Ihrem Modultyp – kontaktieren Sie uns direkt, oder legen Sie das Set jetzt in den Warenkorb.

Für wie viele Solarmodule ist dieses Set ausgelegt?

Das Set LV-T084 ist für die Montage von 2 Solarmodulen auf einem Ziegeldach konzipiert.

Ist die Halterung für Flachdächer geeignet?

Nein, dieses System ist für geneigte Ziegeldächer ausgelegt, bei denen die Module parallel zur Dachneigung montiert werden. Für Flachdächer empfehlen wir unsere verstellbare Aufständerung.

Welches Werkzeug wird für die Montage benötigt?

Benötigt werden ein Elektrowerkzeug mit 6,7-mm-Bohrer sowie 5-mm- und 6-mm-Sechskanteinsatz, ein Winkelschleifer zum Anpassen der Ziegel sowie ein Maßband. Die Klemmbolzen werden mit einem Anzugsmoment von 13–15 Nm fixiert.

Muss ich Dachziegel entfernen?

Ja, für die Montage der Dachhaken werden einzelne Ziegel kurzzeitig entfernt, angepasst und anschließend wieder in ihre ursprüngliche Position eingesetzt.

Muss die Montage von einer Fachkraft durchgeführt werden?

Die Installation sollte von geschultem und entsprechend ausgerüstetem Personal durchgeführt werden, da Arbeiten auf dem Dach ein erhöhtes Sicherheitsrisiko darstellen.
